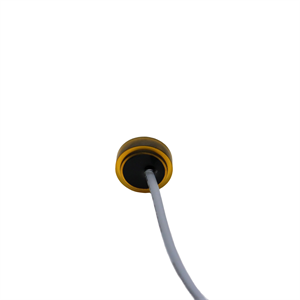

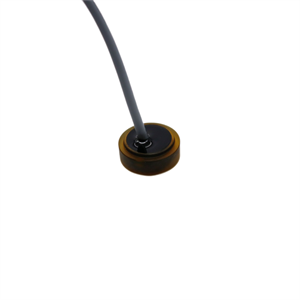

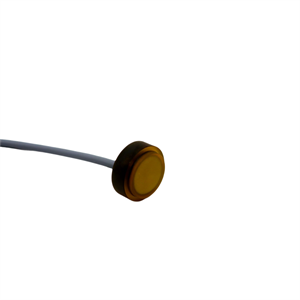

熱量表流量計用換能器DYW-1M-01I
名稱：熱量表流量計用換能器
型號：DYW-1M-01I
量程：0.05～3m
盲區：0.05m
頻率：1MHz±30KHz
工作電壓：峰值電壓＜300VPP
本產品適用于：超聲波流量計，水下測距儀
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標
名稱 | 工作溫度 | -40～+80℃ | |
型號 | DYW-1M-01I | 壓力 | ≤3公斤或者0.3MPa |
頻率 | 1MHz±30KHz | 角度 | (波速寬度)半功率角@-3dB:5°±1 銳度角12°±2 |
量程 | 0.05~3m | 外殼材質 | 弱酸弱堿環境下可以使用（復合材料） |
等效阻抗 | 120Ω±20％ | 用途 | 超聲波流量計，水下測距儀 |
電容量 | 1200pF±20％ @1KHz | 安裝尺寸 | 21 |
靈敏度 | 探頭驅動電壓：24VPP 距離：0.3m 回波幅度：650mv | 防護等級 | IP68 |
工作電壓 | 峰值電壓＜300VPP | 重量 | 5g±5％ |
二、換能器的分類和配件
配 件 | 螺母 | 電纜線長 | 脈沖變壓器 |
一 體 | 無 | 無 | 選配 |
分 體 | 無 | 標配25cm | 選配 |
三、換能器的接線說明
分體：二芯帶屏蔽，紅：換能器＋，白換能器－，黑：屏蔽線
默認不帶溫度傳感器

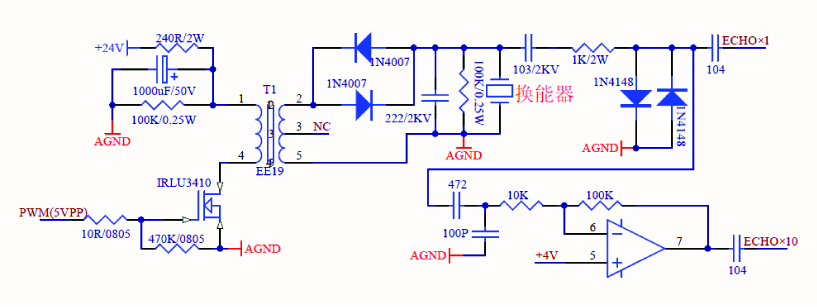

四、換能器的溫度傳感器原理圖，測試電路原理圖

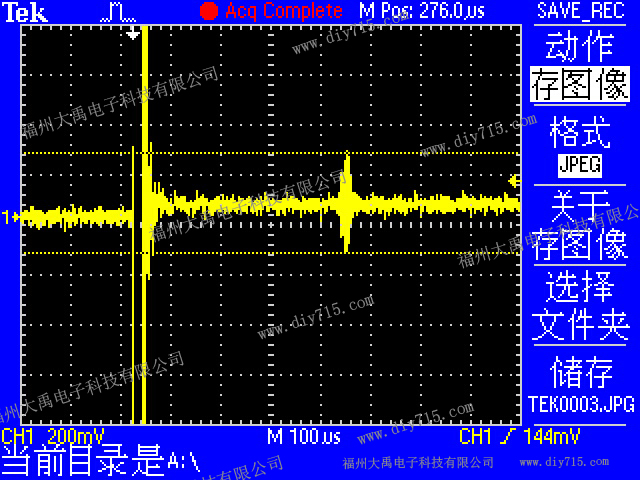

五、換能器的回波測試圖
測試環境距離0.6米，測試點ECHO×1

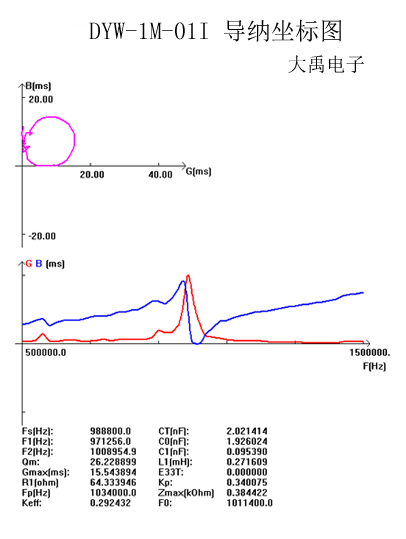

六、換能器的導納曲線圖

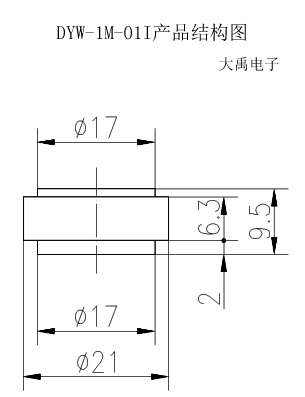

七、換能器的外形尺寸圖
